設備參數：
|
項目 |
單位 |

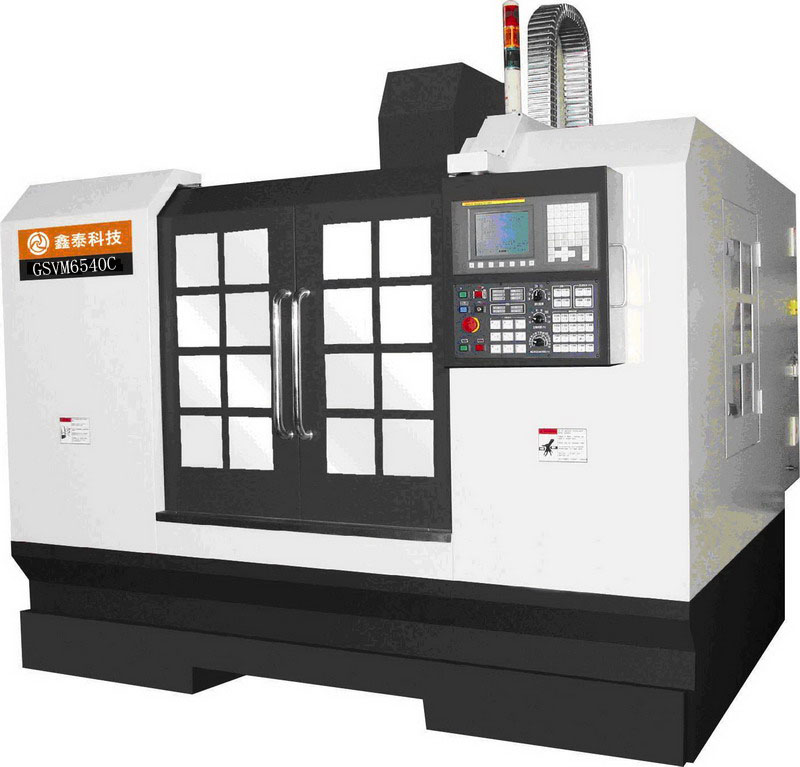

GSVM6540C |
|
加工
范圍 |
X軸行程 |
mm |
650 |
|
Y軸行程 |
mm |
410 |
|
Z軸行程 |
mm |
510 |
|
主軸中心至立柱導軌面 |
mm |
215-625 |
|
主軸端面至工作臺面距離 |
mm |
125-635 |
|
工作
臺面 |
工作臺尺寸 |
mm |
800×400 |
|
工作臺最大承重 |
kg |
700 |
|
T型槽（槽數-槽寬x間距） |
- |
3-18×120 |
|
主軸 |
主軸錐孔 |
- |
BT40 |
|
主軸型式 |
rpm |
皮帶BT40/φ120/8000 |
|
主軸馬達 |
kw |
7.5/11 |
|
伺服
進給 |
X/Y/Z軸進給馬達 |
Nm |
20/20/20 |
|
XYZ快速移動速度 |
m/min |
15/15/15 |
|
切削進給速度 |
mm/min |
6000 |
|
自動 換刀 系統
(選配) |
刀庫形式 |
- |
圓盤式 |
|
刀庫容量 |
Pcs |
16 |
|
最大刀具直徑(滿刀/無鄰刀) |
mm |
Φ80/Φ125 |
|
最大刀具長度 |
mm |
350 |
|
最大刀具重量 |
Kg |
8 |
|
拉拴 |
- |
P40T-1(45°) |
|
換刀時間 |
sec |
2.5 |
|
機器
精度 |
XYZ定位精度(JIS) |
mm |
0.005 |
|
XYZ重復定位精度(JIS) |
mm |
0.003 |
|
其它 |
電力需求（功率 /電流） |
KW/A |
18/40 |
|
氣壓需求 |
kgf/cm2 |
6.5 |
|
機床重量 （約） |
T |
6 |
|
機床外形（L*W*H） |
mm |
2480*2610*2530 |
|
配置數控系統 |
- |
FANUC Oi mate MD |
